防尘型开关柜柜体的结构特点和柜体尺寸

点击次数:   更新时间:19/08/27 09:39:08     来源:www.zbqisen.com关闭分    享:


【防尘型开关柜柜体的结构特点和柜体尺寸】


  新型防尘抽出式开关柜柜体用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流4000A及以下的发、供电系统中、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油化工、冶金、纺织、高层建筑等场所,产品符合标准。

抽出式开关柜柜体

一、结构特点


  1.柜架采用KS型材,主架构上安装模数为E=20mm和100mm的φ9.2mm的安装孔,使得框架组装灵活方便
  2.开关柜的各功能室相互隔离,其隔离室分为功能单元室,母线室和电缆室。 各室的作用相对独立
  3.水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路 具备高短路强度能力的基本措施。
  4.电缆隔室的设计使电缆上、下进出均十分方便。
  5.抽屉高度的模数为160mm ,抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉有良好的互换性。单元回路额定电流在400A以下。
  6.抽屉面板具有分、合、试验、抽出等位置的明显标志,抽屉单元没有机械联锁装置。以抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。
  7.柜体的防护等级为IP30-IP40 ,还可以按用户需要选用。

  8.材质可选用电镀冷轧板、镀锌板、可敷铝锌板制作。


二、防尘型开关柜柜体尺寸





三、标准型侧出线、后出线、经济型、固定分隔式,其中MCC柜最多可配置36个回路

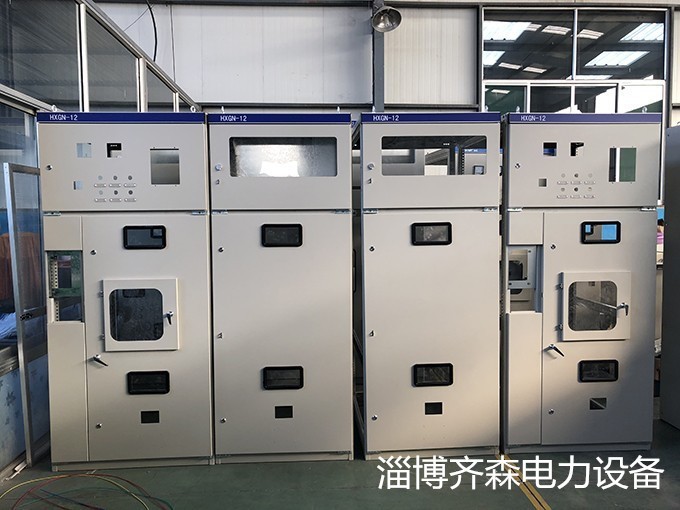

高压开关柜柜体


四、可采用进口敷铝板加工成型


  【注意】:具体尺寸和功能会根据每个厂家的不同,相对也会有所差别,大家可以到厂家考察查看。
